老人ホーム |
| 家の形の中に「杖」が描かれています。 2006年に全国の小中学生の公募によって選ばれた鳥取の小学生の作品。 老人ホームの地図記号は、養護老人ホーム、特別養護老人ホーム及び軽費老人ホームを表示し、老人デイサービスセンター、老人短期入所施設、老人福祉センター、老人介護支援センターは対象外です。 | |
| 印刷用イラスト |
9月 082013
9月 072013
私たちが見慣れている3色刷の2万5千分1地形図が約50年振りに一新されます。（2013年09月05日発表）
変更箇所
1）道路や建物などの情報がより詳細に盛り込まれる（電子地形図25000と基本的に同等）
2）3色刷（黒・茶・青）から多彩な色を使ってよりきめ細やかに表現
3）地形に陰影をつけることにより立体感を得られ、より読みやすくなる
地図記号には変更はないようなので、ハイキングの活動で使える地図記号ビンゴ、地図記号神経衰弱、地図記号学習など用に地図記号のイラストを掲載していきます。（イラストは2万5千分1地形図に掲載されている大きさを同比率で拡大）
 |
風 車 |
| 場所の確認で格好の目印となる風力発電の風車。 水力・火力・原子力などの発電所のマークとは区別をつけられ、2006年に作られました。 初の公募デザインで、全国の小中学生のデザインから選ばれた京都府の中学生の作品。発電用風車を図式化したものです。 |
|
| 印刷用イラスト |
9月 062013

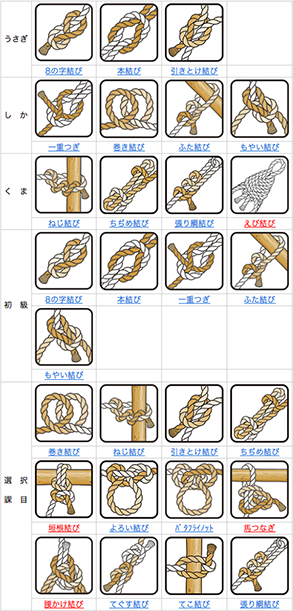

ロープワークのイラストを見つけやすいようにページを作成。
ロープワークの種類を年代ごとに分けています。
ロープワークのページ
9月 052013

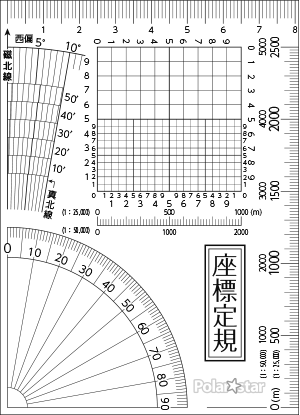

座標定規で座標を読む際に、スカウトハンドブックでは500m（2cm）刻みを推奨されているようなので、1/25000の縮尺用の座標定規も改訂。
ハンドブックに載っている逆L型の読み方にも対応させました。
PDFファイルはハガキサイズからA4サイズに4つ配置するように変更。
ダウンロード＞＞座標定規（PDFのページが開きます）
9月 042013
磁北…コンパス、方位磁針が指す北の方向
真北…本当の北、地図の上
というのは、ご存じでしょうか。
この磁北と真北のずれが日本では西にずれていて、地形図にも地図ごとに記載されています。

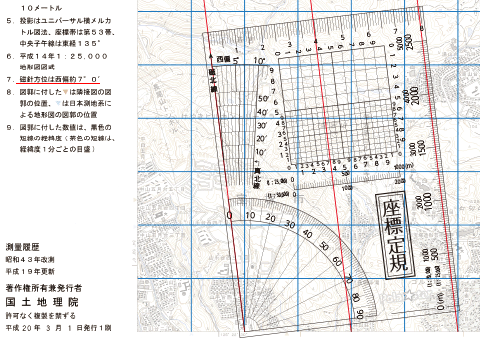

下記の地図では「磁針方位は西偏7°0′」となっています。

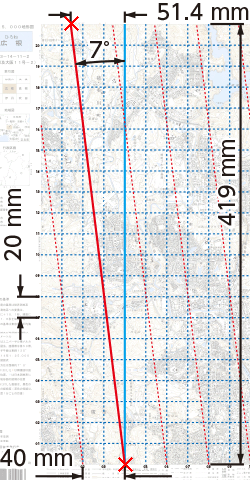

・ずれは数値的にも大きく、考慮する必要がありますので、読図がしやすいようにあらかじめ磁北線（赤色）を引きます。

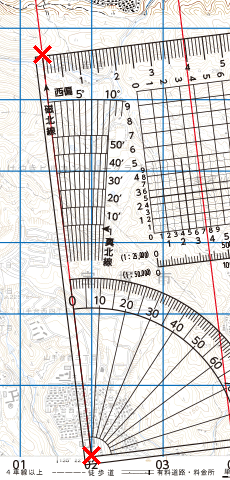

・分度器や座標定規、あるいは三角関数を使って計算し、まず1本引き、あとはそれに平行に4cm置きに引きます。
・地図の縦の長さは419mmなので、tanθ×419mm、左に点を取り線分を結びます。
今回はθ＝7度なので、tan7°＝0.1227845609029、左に51.4mmの位置になります。
